Email Alerts
RSS
Selective adsorption of Cr (VI) on ion-imprinted chitosan gel microspheres
-
摘要: 目前水环境污染物成分复杂，常用的化学沉淀法已很难将重金属污染物分类去除并资源化利用，由此产生了大范围的危废污染环境，需要进行二次处理。利用离子印迹技术对壳聚糖基水凝微球进行改性，制备具有对Cr (VI)特异识别性能的吸附材料(CTS-IGB），对其在单一Cr (VI)溶液和模拟电镀废水中的吸附行为特征进行研究。研究结果表明：在20 ℃、pH值为3时，CTS-IGB在单一Cr (VI)溶液和模拟电镀废水中Cr (VI)的吸附量在180 min内分别达到37.4 和44.3 mg/g，半饱和吸附时间仅分别为5.8和23.5 min；吸附行为符合准二级动力学。吸附等温线拟合表明吸附过程符合Freundlich模型；热力学参数表明吸附过程是放热反应，且吸附后无序度减小；相比于未改性壳聚糖水凝微球，CTS-IGB在共存离子（模拟电镀废液及其他双组份溶液）工况下对Cr (VI)的选择性提高32%~74%。该材料可作为潜在的吸附材料用于污染水环境中Cr (VI)的分离及回收。Abstract: At present, the composition of water environmental pollutants is complex, and it is difficult to classify and remove the heavy metal pollutants and recycle them using the common chemical precipitation method, resulting in a large number of hazardous wastes that pollute the environment and require secondary treatment. The substrate chitosan gel microspheres were modified through ion-imprinted technology to synthesis of CTS-IGB, and subsequently employed as adsorbents for Cr (VI) removal selectively from single Cr (VI) solutions and simulated electroplating wastewaters. The results indicated that the Cr (VI) adsorption capacity of CTS-IGB reached 37.4 mg/g and 44.3 mg/g in single Cr (VI) solution and simulated electroplating wastewaters, respectively, when the pH was 3 and temperature was kept at 20 ℃. And the semi-saturated time were 5.3 minutes and 5.6 minutes, respectively. The experimental Cr (VI) adsorption data well agreed with pseudo-second-order kinetic model. Freundlich isotherm model can best describe the equilibrium data of Cr (VI) adsorption. The thermodynamics parameters indicated that Cr (VI) adsorption on CTS-IGB was spontaneous, thermodynamically favorable and exothermic, and decreased at random. Comparing with the pristine chitosan gel microspheres, the Cr (VI) selective adsorption coefficient of CTS-IGB was increased by 32%~74% in the presence of coexisting ions. The CTS-IGB can be used as a potential adsorption material for the separation and recovery of Cr (VI) in polluted water environment.
-
Keywords:
- chitosan /
- ion-imprinted /
- Cr (VI) /
- electroplating wastewater
-
随着全球工业化的迅猛发展，重金属污染问题日益突出。我国在2015年和2016年颁布的《水污染防治行动计划》[1]和《土壤污染防治行动计划》[2]中明确提出：加强涉重金属行业的污染防控与治理；2018年颁布的《关于加强涉重金属行业污染防控的意见》[3]中提出：到2020年涉重金属重点行业排放量要比2013年下降10%。目前去除水环境中重金属最常用的方法是沉淀法，会产生二次污染。而吸附法具有处理工艺简单、价格低廉、可塑性强和无二次污染等优点[4]，但传统材料（活性炭、氧化铝、分子筛等）逐渐难以满足对成分复杂的水环境中重金属高效去除的要求；新型有机材料往往合成单体有毒性，不易降解回收。因此，研究高效低耗、生态环保的重金属吸附材料具有一定意义。
壳聚糖（Chitosan，CTS）无毒、易降解且含有大量活性功能基团，是一种理想的重金属吸附材料。有学者发现CTS粉末对咖啡酸的吸附性能较好[5]。但作为粉末或片状材料，吸附过滤中存在水通量小、过滤阻力大且难以回收易造成水体的二次污染。近年来凝胶材料因其三维网状结构具有多孔隙结构、良好的亲水性而受到关注，相比于普通微球、树脂以至粉末吸附材料，凝胶材料可以溶胀并保有大量的水，有利于与废水中污染物进行传质[6]。例如：文献[7]以羧甲基纤维素和淀粉为基材，合成具有超大吸水量的复合凝胶微球；Wang等[8]以聚乙烯醇和聚（丙烯酸-丙烯酰胺）制备复合凝胶材料，不仅具有超强的吸水性能，且对重金属的吸附量达到184 mg/g。而目前基于CTS的凝胶微球用于水环境中Cr (VI)选择性去除的研究较少。因此，本文利用凝胶材料的特点，以CTS为基材，通过离子印迹改性手段制备Cr (VI)-CTS离子印迹凝胶球（Cr (VI)-CTS Ion-imprinted Gel Beads，CTS-IGB），对CTS-IGB在Cr (VI)单一溶液和复杂混合溶液（模拟电镀废液）中对Cr (VI)的吸附行为特征及选择性去除能力进行研究。
1. 试验内容
试验所用试剂主要有CTS（脱乙酰度87%）、乙酸、氢氧化钠、重铬酸钾等，均为市售分析纯。去离子水由实验室自制。
CTS-IGB的制备过程如下：称取适量CTS置于稀乙酸中，搅拌溶解4 h，然后将CTS溶液逐滴滴入氢氧化钠溶液中，固化沉降30 min后洗去碱液；随后取一定量上述产物加入到100 mg/L的重铬酸钾溶液中预配位，2 h后加入一定量交联剂进行交联反应1 h；最后置于碱液中将Cr (VI)模板洗脱，得产物CTS-IGB。
将约0.25 g CTS-IGB放入Cr (VI)的单一溶液或者混合溶液中，于设定pH值、设定温度下吸附一定的时间，通过电感耦合等离子体发射光谱仪（iCAP 6300, Thermo Fisher Scientific, United Kingdom）测定溶液Cr (VI)的质量浓度，通过式(1)计算吸附量。含Cr (VI)的混合溶液为模拟工业电镀废水，含有Cr (VI)、40 mg/L Ni (II)、Cr (III)、PO43−和SO42−。
$$ Q = \frac{{V({C_0} - {C_1})}}{{{m}}} $$ (1) 式中：Q为Cr (VI)吸附量（mg/g）；V为Cr (VI)溶液体积（L）；C0和C1分别为吸附前和吸附后溶液中Cr (VI) 质量浓度（mg/L）；m为CTS-IGB的质量（g）。
CTS-IGB对Cr (VI)的选择性通过Q1/Q2表示，其中Q1和Q2分别指对混合溶液和单一Cr (VI)溶液中Cr (VI)的吸附量。所有吸附试验重复3次，每次相对偏差不超过5%，结果取平均值。
2. 结果与讨论
2.1 pH值影响
pH值决定CTS-IGB的表面性质，影响Cr (VI)在溶液中的存在形态，与水解、配位、静电引力和氧化还原等反应有关。因此，本研究首先探究不同pH值下CTS-IGB对单一Cr (VI)溶液和混合溶液中Cr (VI)吸附量的影响，结果如图1所示。
![]()
图 1 CTS-IGB在不同pH值下对单一Cr（VI）溶液和混合溶液中Cr（VI）吸附量Figure 1. Effect of pH on Cr (VI) adsorption capacity of CTS-IGB in single Cr (VI) solution and mixed solution可以看出，随着溶液pH值的增大，CTS-IGB对单一Cr (VI)溶液和混合溶液中的Cr (VI)的吸附量均减小，在pH值为3时，吸附量均最大。这是因为在酸性溶液中，CTS上的-NH2、−OH易质子化变成−NH3+、−OH2+，与以阴离子态[9]（主要为HCrO4−和Cr2O72−）存在的Cr (VI)通过静电引力而产生吸附作用，这与文献[10]结果一致：Cr (VI)的吸附不是全部与吸附材料表面的−NH2和−OH通过配位键相结合，而是主要以静电引力结合。随着pH值的增大，去质子化程度增加，静电引力减小，随之吸附量减小。此外，随着pH值的增大，溶液中OH−含量逐渐增多，也出现了OH−和Cr (VI)阴离子的竞争吸附效应现象。
2.2 吸附动力学
图2为单一Cr (VI)溶液和混合溶液中Cr (VI)吸附量随时间的变化曲线。可以看出，CTS-IGB对Cr (VI)的吸附在30 min内吸附速率很快，均能达到各自饱和吸附量的70%以上，因为在吸附初期，微球含有大量活性印迹位点；180 min后吸附基本趋于饱和，此时吸附量分别达到37.4和44.3 mg/g。
![]()
图 2 CTS-IGB对Cr (VI)的吸附量随时间的变化曲线Figure 2. Curves of adsorption capacity of CTS-IGB to Cr(VI) with time此外发现，CTS-IGB对混合溶液中Cr (VI) 的吸附量大于单一溶液中Cr (VI) 的吸附量。可能主要有两个影响因素：一是混合溶液中的共存离子（电解质）能压缩双电层厚度，减弱了Cr (VI)和CTS-IGB的静电引力作用，不利于吸附；二是Cr (VI) 质量浓度较高时，尤其是凝胶材料含有大量的水，Cr (VI)集聚在材料表面，阴离子之间的静电斥力阻碍吸附，但混合溶液中的共存离子（电解质）能减弱Cr (VI)之间的静电斥力，从而有利于吸附。从结果上看，后者的作用大于前者的作用[11]。
为更进一步研究其吸附动力学特征，采取准一级吸附动力学模型（式(2)）[12]和准二级吸附动力学模型（式(3)）[13]对Cr (VI)吸附数据进行拟合分析（图3），探究吸附机理。
![]()
图 3 CTS-IGB对Cr (VI)的准一级和准二级吸附速率回归方程Figure 3. Plots of pseudo-first-order and pseudo-second-order of CTS-IGB$$ \lg ({{q}}_{\rm{e}} {{ - q}}_t){{ = }}\lg {{q}}_{\rm{e}} - {{k}}_1{{t}} $$ (2) 式中：qe为平衡吸附量(mg/g)；qt为时间t时刻的吸附量(mg/g)；k1为准一级动力学速率常数(1/min)。以时间t为X坐标，以lg (qe−qt)为Y坐标，通过线形图的Y轴截距求出qe，通过线形图的斜率求出k1。
$$ \frac{{{t}}}{{{{q_t}}}}{{ = }}\frac{1}{{{{k}}_2{{q}}_{{{\rm{e}}}}{^2}}} + \frac{{{t}}}{{{{{q}}_{{{\rm{e}}}}}}} $$ (3) 式中：k2为准二级动力学速率常数（g/（mg·min））。以时间t为X坐标，t/qt为Y坐标，通过线形图的斜率可求出qe，通过线形图的Y轴截距可求出k2。
一般认为，符合准一级动力学模型的属于物理吸附，吸附速率与吸附材料表面未占据位点数成正比。符合准二级动力学模型的为化学吸附，吸附材料通过静电吸引、电荷交换等形成化学吸附。从图3可以看出，CTS-IGB对Cr(VI)在单一Cr(VI)溶液和混合溶液的准二级动力学模型相关系数（R2=0.999和R2=0.998）均大于准一级动力学模型的相关系数（R2=0.944和R2=0.969）。因此，可用准二级动力学模型来描述CTS-IGB对Cr（VI）的吸附行为过程。
半饱和吸附时间t1/2指吸附材料吸附一半饱和吸附量所需的时间，通常用来表征吸附材料的吸附速率。吸附材料在后期吸附速率很慢，因此不会等到吸附材料达到饱和才更换，半饱和吸附时间对吸附应用更具有实际意义。将半饱和吸附时间t1/2代入准二级动力学线性式可得在单一Cr (VI)溶液和混合溶液的半饱和吸附时间t1/2分别为5.8和23.5 min，说明在短时间内CTS-IGB就能达到饱和吸附量的一半。查阅文献对比半饱和吸附时间例如：Tavengwa等[14]制备Quaternized Poly (4-VP)微球，在pH值为4、温度为25 ℃时，t1/2为15 min。Wang等[15]制备的KF/PAN纤维，在pH值为4.5、温度为30 ℃时，t1/2为20 min。相比之下，本研究的CTS-IGB在吸附速率上有一定的优势。
为更进一步阐明CTS-IGB具有快速吸附的能力，通过光学显微镜和环境扫描电镜对CTS-IGB的形貌特征进行观测，如图4所示。可以看出，CTS-IGB内部具有丰富的三维网状多孔结构，有利于Cr (VI)的快速交换，使CTS-IGB不同于普通微球而具备较快的吸附速率。
2.3 吸附等温线
吸附等温线阐述在固定温度下，当吸附系统达到平衡时CTS-IGB与Cr (VI)之间的数学关系，表征了CTS-IGB的吸附性能，为热力学研究提供最基本的参数。图5为单一Cr (VI)溶液和混合溶液在不同Cr (VI)初始质量浓度和不同温度下CTS-IGB对Cr (VI)的吸附量。
![]()
图 5 CTS-IGB对单一Cr(VI)溶液和混合溶液的吸附等温线Figure 5. Adsorption isotherms of CTS-IGB on single Cr (VI) solution and mixed solution如图5所示，CTS-IGB对Cr (VI)单一溶液和混合溶液中Cr (VI)的吸附量随着Cr (VI)初始质量浓度的增大而增大，Cr (VI) 质量浓度越高，功能基团与其结合概率越大，Cr (VI)吸附量相应增大。随着CTS-IGB功能基团的消耗，Cr (VI)吸附量逐渐趋于饱和。此外发现，在单一Cr (VI)溶液中，吸附量随着温度的升高而减小，而在混合溶液中，Cr (VI)吸附量受温度的影响较小。

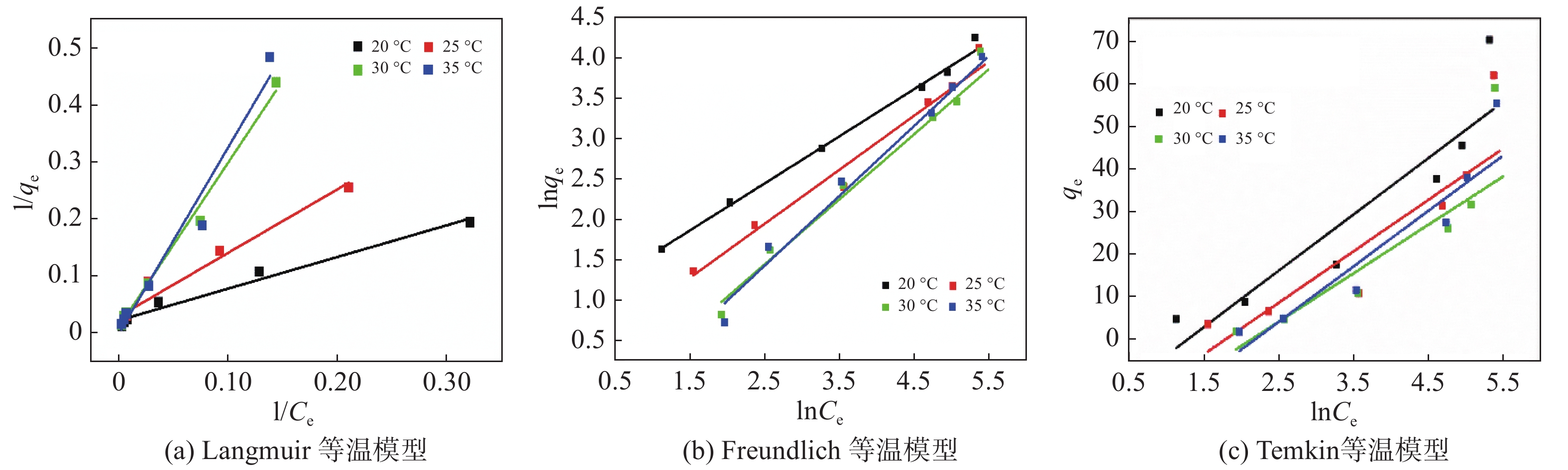

使用Langmuir（式(4)）[16]、Freundlich（式(5)）[17]和Temkin（式(6)）[18]吸附等温模型对CTS-IGB的吸附数据进行拟合（图6和7）。并由表1中拟合相关系数R2可以看出，Freundlich等温吸附模型的拟合效果最好，说明CTS-IGB具有非均一的吸附表面，CTS-IGB对Cr (VI)具有不同的吸附能，而且是多分子层吸附。Kf随着温度的升高逐渐降低，说明吸附是放热过程，随着温度升高而吸附作用力逐渐减弱。
![]()
图 6 不同温度下单一Cr (VI)溶液吸附等温模型的线性拟合Figure 6. Linear fit of adsorption isothermal model of single Cr (VI) solution at different temperatures![]()
图 7 不同温度下混合溶液吸附等温模型的线性拟合Figure 7. Linear fit of adsorption isothermal model of mixed solution at different temperatures表 1 CTS-IGB吸附等温拟合参数Table 1. Isotherm parameters for CTS-IGB温度/℃ Langmuir等温模型 Freundlich等温模型 Temkin等温模型 qm/（mg·g−1） KL/（L·mg-1） R2 n Kf R2 BT KT R2 单一Cr（VI）溶液 20 185.8 0.013 34 0.972 1.680 3 2.61 0.993 13.6 0.276 0.823 25 139.4 0.005 18 0.954 1.431 7 1.22 0.972 13.3 0.161 0.766 30 115.1 0.004 79 0.989 1.161 7 0.48 0.992 13.5 0.110 0.750 35 63.4 0.004 24 0.962 1.118 1 0.44 0.983 13.9 0.111 0.858 混合溶液 20 247.1 0.002 81 0.992 1.126 2 0.74 0.994 19.6 0.134 0.902 25 148.2 0.002 55 0.958 1.108 0 0.69 0.983 19.7 0.131 0.907 30 121.5 0.002 10 0.987 1.043 0 0.52 0.998 20.3 0.119 0.912 35 118.9 0.002 60 0.965 0.947 1 0.33 0.986 21.3 0.107 0.928 $$ {{q}}_{\rm{e}} {\rm{ = }}\frac{{{{q}}_{\rm{m}} K_{\rm{L}} C_{\rm{e}} }}{{1 + K_{\rm{L}} C_{\rm{e}} }} $$ (4) 式中：qm为理论最大的吸附量（mg/g）；Ce为吸附平衡时溶液中的Cr (VI) 质量浓度（mg/L）；KL为Langmuir吸附平衡常数（L/mg）。以1/Ce为X坐标，1/qe为Y坐标，Y轴截距为1/qm，直线斜率为1/（qmKL）。
$$ {{q}}_{\rm{e}} {{ = }}K_{\rm{f}} C_{\rm{e}} ^{\frac{1}{{{n}}}} $$ (5) 式中：Kf为Freundlich吸附平衡常数；n为非均质系数。以lnCe为X坐标，lnqe为Y坐标，Y轴截距为lnKf，直线的斜率为1/n。
$$ {{q}}_{\rm{e}} {\rm{ = }}B_{\rm{T}} \ln ({{K}}_{\rm{T}} {{C}}_{\rm{e}} ) $$ (6) 式中：KT为Temkin吸附平衡常数。以lnCe为X坐标，qe为Y坐标，Y轴截距为BTlnKT，直线斜率为BT。
2.4 吸附热力学
吸附热力学假设吸附体系孤立存在，热能变化是体系的唯一动力。通过前两节吸附数据计算该研究体系热力学参数，进一步研究吸附过程能量变化，计算如式（7）和（8）。
$$ \Delta {{{G}}^{{0}}}{=}-RT{\rm ln}K_0 $$ (7) $$ {\rm ln}K_0{=}-\frac{\Delta {{H}^{0}}}{RT}+\frac{\Delta {{S}^{0}}}{R} $$ (8) 式中：K0为热力学平衡常数；T为开尔文温度（K）；R为理想气体常数（R=8.314 J/(mol·K)）。以qe为X坐标，ln(qe/Ce)为Y坐标，线性拟合可得Y轴截距为lnK0。以lnK0为X坐标，1/T为Y坐标，线性拟合得斜率为
$- \dfrac{{\Delta {H^0}}}{R}$ ，通过式（8）得∆S0，结果见表2。表 2 吸附热力学参数Table 2. Adsorption thermodynamic parameters溶液 温度/℃ lnK0 $\Delta {G^0}$/（kJ·mol−1） $\Delta {H^0}$/（kJ·mol−1） $\Delta {S^0}$/（kJ·mol−1·K−1） 单一Cr (VI)溶液 20 −0.277 8 0.676 7 −69.26 −0.234 25 −0.532 6 1.319 6 −0.237 30 −1.111 7 2.800 5 −0.238 35 −1.058 3 2.710 0 −0.234 混合溶液 20 −0.507 0 1.235 1 −20.31 −0.074 25 −0.586 7 1.453 6 −0.073 30 −0.713 9 1.798 4 −0.073 35 −0.917 2 2.348 7 −0.074 CTS-IGB在不同温度下对Cr (VI)吸附的
$\Delta {G^0}$ 均为正值，说明吸附过程在热力学上是非自发进行的。CTS-IGB对Cr (VI)的吸附焓主要包括Cr (VI)吸附焓、分子链间作用力、链规整性破坏及构相变化所需能量、水分子脱附焓等，吸附过程总$\Delta {H^0}$ 是各个过程$\Delta {H^0}$ 的总和。对于此吸附体系来讲，Cr (VI)的吸附必然导致分子间氢键的改变，分子构象稳定性变差，会消耗较多的能量，表现为吸热；而Cr (VI)的吸附焓会放出一定热量，但是总体上多于总的吸热量，因此，$\Delta {H^0}$ 均为负值，说明该吸附反应为放热反应，升高温度不利于对Cr (VI)的吸附。单一Cr (VI)溶液比混合溶液吸附的$\Delta {H^0}$ 绝对值大，说明温度对Cr (VI)吸附量更加敏感，这与吸附等温线的数据相一致。$\Delta {S^0}$ 均为负值，表明吸附反应中表面无序度减小，熵减小。溶液中的Cr(VI)都是溶剂化的，当Cr (VI)吸附于CTS-IGB表面，这些水分子会脱落，变为自由运动的状态，使得体系的无序度增大，但是，吸附反应对于吸附质Cr (VI)而言是无序度减小的过程，整个体系的总∆S0为负是为Cr (VI)吸附（无序度减小）和水分子脱附（无序度增大）共同作用的结果。2.5 吸附选择性
研究了CTS-IGB在混合溶液（模拟电镀废水）和双组份干扰离子（金属阳离子、阴离子、表面活性剂等）下Cr (VI)的选择性，结果如表3所示。在混合溶液中，相比于未改性CTS，CTS-IGB对Cr (VI) 的选择性提高50%以上；而在F−/Cr (VI)、Cu2+/ Cr (VI)、C18H29SO3−/ Cr (VI)、Pb2+/ Cr (VI)四组双组份混合溶液中，CTS-IGB均呈现较好的离子选择性，选择性提高均在30%以上。因为在印迹凝胶球表面存在大量与Cr (VI)形状大小、电荷、三维结构等相一致的识别空穴位点，更容易识别出Cr (VI)，尤其是对阳离子作为共存离子时选择性最高。
表 3 CTS-IGB对Cr (VI)的吸附选择性Table 3. The Cr (VI) selectivity for CTS-IGB吸附材料 共存离子 40 mg/L Ni (II)、Cr (III)、PO43−、SO42− 100 mg/L F− 100 mg/L Cu2+ 100 mg/L C18H29SO3− 100 mg/L Pb2+ CTS 1.07 1.10 1.03 1.01 1.08 非印迹CTS 1.01 1.03 1.08 1.03 1.07 CTS-IGB 1.61 1.53 1.79 1.33 1.63 3. 结 语
通过离子印迹技术制备CTS-IGB凝胶微球，研究其在单一Cr (VI)溶液和混合溶液（模拟电镀废水）中对Cr (VI)的吸附性能，试验结果表明：
（1）CTS-IGB对单一Cr (VI)溶液和混合溶液中Cr (VI)的吸附量随pH值的增大而逐渐减小，在pH值为3时对Cr (VI)的吸附量最大。温度为20 ℃、pH值为3时，CTS-IGB对单一Cr (VI)溶液和混合溶液中Cr (VI)的饱和吸附量分别达到37.4和44.3 mg/g，半饱和吸附时间最少仅为5.8 min，吸附行为均符合准二级动力学原理。
（2）吸附等温线拟合结果符合Freundlich等温吸附模型，属于多分子层吸附。热力学参数表明吸附是放热反应且吸附后无序度减小，升高温度不利于吸附。相比于未改性材料，CTS-IGB在共存干扰离子存在下对Cr (VI)的选择性能提高32%~74%。
-
![]()
图 1 CTS-IGB在不同pH值下对单一Cr（VI）溶液和混合溶液中Cr（VI）吸附量
Figure 1. Effect of pH on Cr (VI) adsorption capacity of CTS-IGB in single Cr (VI) solution and mixed solution
![]()
图 2 CTS-IGB对Cr (VI)的吸附量随时间的变化曲线
Figure 2. Curves of adsorption capacity of CTS-IGB to Cr(VI) with time
![]()
图 3 CTS-IGB对Cr (VI)的准一级和准二级吸附速率回归方程
Figure 3. Plots of pseudo-first-order and pseudo-second-order of CTS-IGB
![]()
图 5 CTS-IGB对单一Cr(VI)溶液和混合溶液的吸附等温线
Figure 5. Adsorption isotherms of CTS-IGB on single Cr (VI) solution and mixed solution
![]()
图 6 不同温度下单一Cr (VI)溶液吸附等温模型的线性拟合
Figure 6. Linear fit of adsorption isothermal model of single Cr (VI) solution at different temperatures
![]()
图 7 不同温度下混合溶液吸附等温模型的线性拟合
Figure 7. Linear fit of adsorption isothermal model of mixed solution at different temperatures
表 1 CTS-IGB吸附等温拟合参数
Table 1 Isotherm parameters for CTS-IGB
温度/℃ Langmuir等温模型 Freundlich等温模型 Temkin等温模型 qm/（mg·g−1） KL/（L·mg-1） R2 n Kf R2 BT KT R2 单一Cr（VI）溶液 20 185.8 0.013 34 0.972 1.680 3 2.61 0.993 13.6 0.276 0.823 25 139.4 0.005 18 0.954 1.431 7 1.22 0.972 13.3 0.161 0.766 30 115.1 0.004 79 0.989 1.161 7 0.48 0.992 13.5 0.110 0.750 35 63.4 0.004 24 0.962 1.118 1 0.44 0.983 13.9 0.111 0.858 混合溶液 20 247.1 0.002 81 0.992 1.126 2 0.74 0.994 19.6 0.134 0.902 25 148.2 0.002 55 0.958 1.108 0 0.69 0.983 19.7 0.131 0.907 30 121.5 0.002 10 0.987 1.043 0 0.52 0.998 20.3 0.119 0.912 35 118.9 0.002 60 0.965 0.947 1 0.33 0.986 21.3 0.107 0.928
下载: 导出CSV
表 2 吸附热力学参数
Table 2 Adsorption thermodynamic parameters
溶液 温度/℃ lnK0 $\Delta {G^0}$/（kJ·mol−1） $\Delta {H^0}$/（kJ·mol−1） $\Delta {S^0}$/（kJ·mol−1·K−1） 单一Cr (VI)溶液 20 −0.277 8 0.676 7 −69.26 −0.234 25 −0.532 6 1.319 6 −0.237 30 −1.111 7 2.800 5 −0.238 35 −1.058 3 2.710 0 −0.234 混合溶液 20 −0.507 0 1.235 1 −20.31 −0.074 25 −0.586 7 1.453 6 −0.073 30 −0.713 9 1.798 4 −0.073 35 −0.917 2 2.348 7 −0.074
下载: 导出CSV
表 3 CTS-IGB对Cr (VI)的吸附选择性
Table 3 The Cr (VI) selectivity for CTS-IGB
吸附材料 共存离子 40 mg/L Ni (II)、Cr (III)、PO43−、SO42− 100 mg/L F− 100 mg/L Cu2+ 100 mg/L C18H29SO3− 100 mg/L Pb2+ CTS 1.07 1.10 1.03 1.01 1.08 非印迹CTS 1.01 1.03 1.08 1.03 1.07 CTS-IGB 1.61 1.53 1.79 1.33 1.63
下载: 导出CSV
-
[1] 国务院. 水污染防治行动计划[EB/OL]. (2015-04-02)[2020-02-27]. http://www.gov.cn/zhengce/content/2015-04/16/content_9613.htm. The State Council. Action plan for prevention and control of water pollution[EB/OL]. (2015-04-02)[2020-02-27]. http://www.gov.cn/zhengce/content/2015-04/16/content_9613.htm. (in Chinese)
[2] 国务院. 土壤污染防治行动计划[EB/OL]. (2016-05-28)[2020-02-27]. http://www.gov.cn/zhengce/content/2016-05/31/content_5078377.htm. The State Council. Action plan for prevention and control of civil pollution[EB/OL]. (2016-05-28)[2020-02-27]. http://www.gov.cn/zhengce/content/2016-05/31/content_5078377.htm. (in Chinese)
[3] 生态环境部. 关于加强涉重金属行业污染防控的意见[EB/OL]. (2018-04-16)[2020-02-27]. http://www.mee.gov.cn/ywgz/gtfwyhxpgl/zjshjgl/201904/P020190410530391365756.pdf. Ministry of Ecological Environment. Opinions on strengthening pollution prevention and control in heavy metal industries[EB/OL]. (2018-04-16)[2020-02-27]. http://www.mee.gov.cn/ywgz/gtfwyhxpgl/zjshjgl/201904/P020190410530391365756.pdf. (in Chinese)
[4] 付瑜玲, 严晗璐, 王丽, 等. 污泥厌氧消化液中磷的去除效果与机制研究——基于离子交换与改性水滑石吸附法[J]. 水利水运工程学报,2020(1):25-31. (FU Yuling, YAN Hanlu, WANG Li, et al. Study on efficiency and mechanism of phosphorus removal from supernatant of anaerobically digested sludge—based on anion exchange and modified hydrotalcite adsorption methods[J]. Hydro-Science and Engineering, 2020(1): 25-31. (in Chinese) doi: 10.12170/20190501004 [5] LIUDVINAVICIUTE D, RUTKAITE R, BENDORAITIENE J, et al. Adsorption of caffeic acid on chitosan powder[EB/OL]. [2020-02-27]. http://www.openreadings.eu/thesismanager/thesis18/175Zambzickaite.pdf.
[6] VAN TRAN V, PARK D, LEE Y C, et al. Hydrogel applications for adsorption of contaminants in water and wastewater treatment[J]. Environmental Science and Pollution Research, 2018, 25(25): 24569-24599. doi: 10.1007/s11356-018-2605-y
[7] FEKETE T, BORSA J, TAKÁCS E, et al. Synthesis of carboxymethylcellulose/starch superabsorbent hydrogels by gamma-irradiation[J]. Chemistry Central Journal, 2017, 11(1): 46. doi: 10.1186/s13065-017-0273-5
[8] WANG X H, HOU H Q, LI Y J, et al. A novel semi-IPN hydrogel: preparation, swelling properties and adsorption studies of Co (II)[J]. Journal of Industrial and Engineering Chemistry, 2016, 41: 82-90. doi: 10.1016/j.jiec.2016.07.012
[9] MIRETZKY P, CIRELLI A F. Cr(VI) and Cr(III) removal from aqueous solution by raw and modified lignocellulosic materials: a review[J]. Journal of Hazardous Materials, 2010, 180(1/3): 1-19.
[10] FRITZ W, SCHLUENDER E U. Simultaneous adsorption equilibria of organic solutes in dilute aqueous solutions on activated carbon[J]. Chemical Engineering Science, 1974, 29(5): 1279-1282. doi: 10.1016/0009-2509(74)80128-4
[11] 吴志坚, 刘海宁, 张慧芳. 离子强度对吸附影响机理的研究进展[J]. 环境化学,2010,29(6):997-1003. (WU Zhijian, LIU Haining, ZHANG Huifang. Research progress on mechanisms about the effect of ionic strength on adsorption[J]. Environmental Chemistry, 2010, 29(6): 997-1003. (in Chinese) [12] LAGERGREN S. About the theory of so-called adsorption of soluble substance[J]. Kungliga Svenska Vetenskapsakademiens Handlingar, 1898, 24: 1-39.
[13] HO Y S, MCKAY G. Pseudo-second order model for sorption processes[J]. Process Biochemistry, 1999, 34(5): 451-465. doi: 10.1016/S0032-9592(98)00112-5
[14] TAVENGWA N T, CUKROWSKA E, CHIMUKA L. Synthesis, adsorption and selectivity studies of N-propyl quaternized magnetic poly(4-vinylpyridine) for hexavalent chromium[J]. Talanta, 2013, 116: 670-677. doi: 10.1016/j.talanta.2013.07.034
[15] WANG J Q, PAN K, HE Q W, et al. Polyacrylonitrile/polypyrrole core/shell nanofiber mat for the removal of hexavalent chromium from aqueous solution[J]. Journal of Hazardous Materials, 2013, 244-245: 121-129. doi: 10.1016/j.jhazmat.2012.11.020
[16] LANGMUIR I. The adsorption of gases on plane surfaces of glass, mica and platinum[J]. Journal of the American Chemical Society, 1918, 40(9): 1361-1403. doi: 10.1021/ja02242a004
[17] FREUNDLICH H M F. Uber die adsorption in Losungen[J]. Zeitschrift fur Physikalische Chemie, 1906, 57: 385-470.
[18] TEMKIN M I, PYZHEV V. Kinetics of ammonia synthesis on promoted iron catalyst[J]. Acta Physival Chemistry, 1940, 12: 327-356.
-
期刊类型引用(3)
1. 张世杰，顾卫华，白建峰，董滨，庄绪宁，赵静. 磷基生物炭对含Pb~(2+)废水的吸附特性研究. 工业水处理. 2022(02): 111-117 .
百度学术
2. 徐一平，郭牧林，蔡伟成，周永璋. 聚乙烯亚胺接枝壳聚糖基六价铬印迹衍生物的制备及其选择吸附性能. 化工环保. 2022(05): 598-603 . 百度学术
3. 冯思涵，祖钰，赵臣康，巩明月，辛颖，姜伟，王东军. 改性壳聚糖吸附材料吸附水中重金属离子的研究进展. 高分子材料科学与工程. 2022(08): 185-190 . 百度学术
其他类型引用(0)
计量
- 文章访问数: 689
- HTML全文浏览量: 250
- PDF下载量: 16
- 被引次数: 3
