气候变化已成为全球和当代社会面临的重大挑战之一^[1]。气候变化改变了降水、气温、蒸发等气象要素的时空分布，进而对流域水文情势和水电站的发电量产生影响^[2]。中国河流众多，特别是南方地区，开发水能资源具有先天优势；截至2023年，中国水电装机容量占全部装机容量的16.82%，表征着水力发电在中国能源结构中起到重要作用^[3]。因此，研究气候变化对入库径流和水力发电的影响，可为水资源和水能资源可持续开发利用提供科学依据。

气候变化及其对水资源的影响是目前研究的热点^[4-5]，全球增温背景下强降水事件发生的可能性会增加，水资源是受气候变化影响最直接和最敏感的领域^[6-7]。Wang等^[8]利用VIC模型和RCM-PRECIS气候模型预估的气候情景评估了中国未来径流变化趋势，结果表明到2050年中国平均年径流量整体将会增加3%~10%，但北干南湿的局面不会发生改变；Zhai等^[9]研究了中国10个水资源一级区在《巴黎协定》的增温目标下的径流变化，结果表明在全球升温1.5 ℃及2.0 ℃情景下，水资源一级区的年均径流相对于基准时期（2006—2015年）普遍呈现增加趋势，且径流的年际变异性随着增温幅度增大而增大。

气候变化对水能资源理论蕴藏量的影响日渐受到关注^[10]。目前，气候变化下水能资源理论蕴藏量的计算通常以数理统计方法为主，基于入库径流量、水头等数据进行计算，其中入库径流量多通过水文模型模拟得到^[11]。Liu等^[12]计算分析了未来中国主要江河的水能资源理论蕴藏量，结果表明，在2020—2050年和2070—2099年中国水能资源理论蕴藏量较基准期（1971—2000年）可能变化−1.7%~2.0%和3%~6%；Van Vliet等^[13]依据CMIP5（Coupled Model Intercomparison Project Phase 5）的多个GCMs （Global Circulation Models）驱动3个全球水文模型估算了全球水能资源理论蕴藏量，认为未来全球水能资源理论蕴藏量总体呈上升趋势，上升地区主要集中在中非、印度、中亚和北半球高纬度地区。

目前关于气候变化对水资源和水电能源的研究大多以中大尺度流域为对象^[14-15]，限于资料收集的难度，对中小尺度区域的研究相对有限，而小尺度区域水文变化会直接影响小水电的开发和利用。小水电开发具有投资小、见效快的优势。目前，随着小水电开发的不断拓展，小水电发电潜能在助力双碳目标实现方面具有不可或缺的作用。为实现水资源的高效利用和国家双碳目标，现阶段迫切需要分析气候变化情势下小水电潜力，以有效应对气候变化、减轻气候变化对水资源和能源安全的潜在威胁。

1.   资料与方法

1.1   研究区概况及资料来源

官溪水电站位于北江支流，地处广东省南水河中游乳源瑶族自治县侯公渡镇干溪村上游约800 m，控制流域面积838 km²。区域内森林茂密，植被良好。官溪水电站于1980年开工建设，1986年建成发电；大坝坝高12 m，正常蓄水位69.50 m，正常库容仅56万m³；水电站安装3台水轮发电机组，总装机容量3×1 600 kW，多年平均发电量1 500万kW·h。官溪水电站无水文监测资料，水电站上游南水水文站建于1986年，控制流域面积为608 km²。图1为官溪水电站以上流域水系、水文站及气象格点地理位置信息。

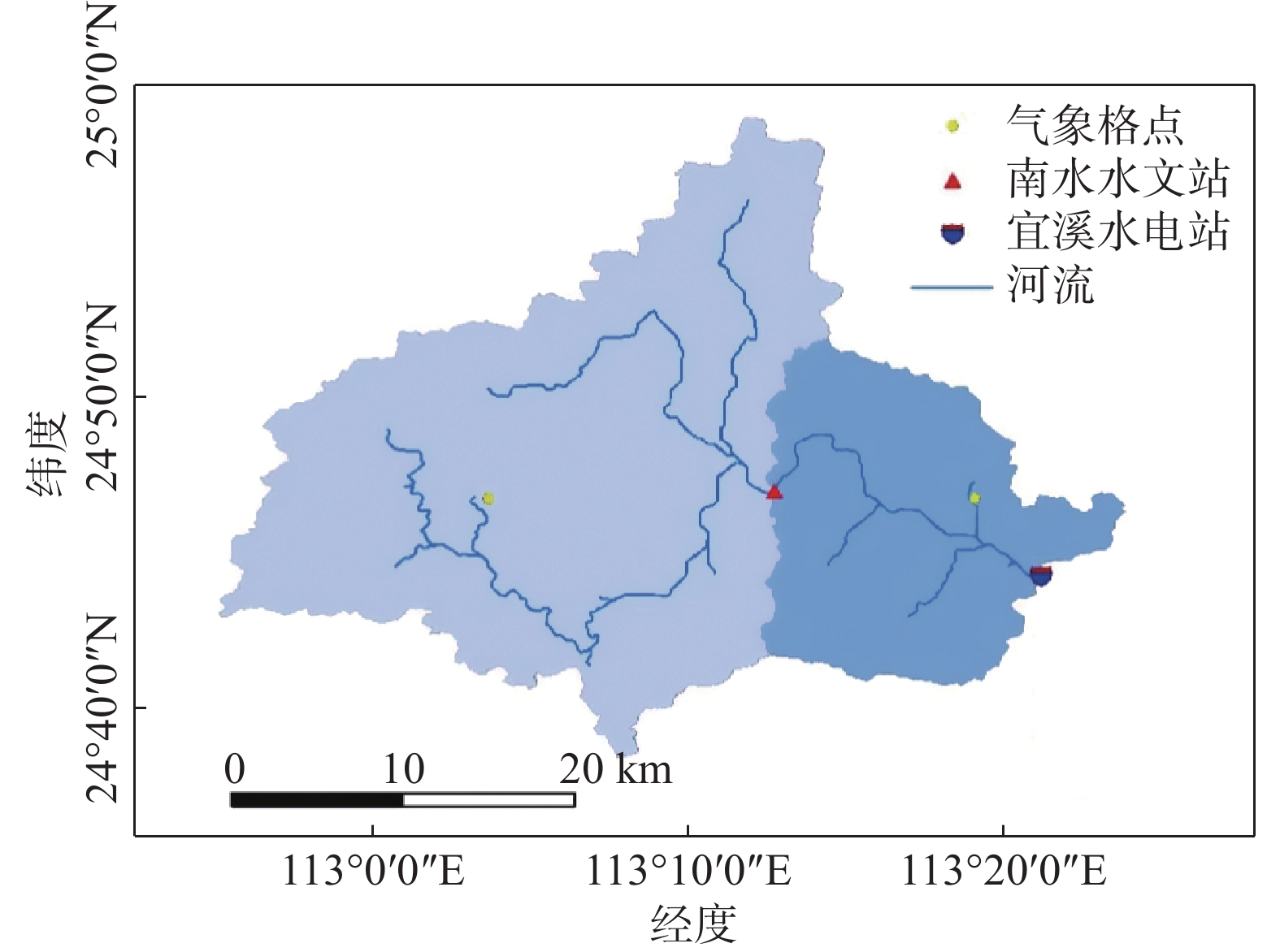

图  1  官溪水电站以上流域水系及水文站位置

Figure  1.  The river system and spatial distribution of hydrological stations upstream of Guanxi Hydropower Station

下载: 全尺寸图片 幻灯片

尽管南水水文站建站年份较早，但前期（2010年之前）主要是汛期监测，且存在数据记录不准确、缺失等问题，从数据质量考虑，收集整理了南水水文站2011—2020年的逐月流量数据；官溪水电站以上没有气象观测站，但包括了2个气象格点，从中国气象局收集了官溪水电站以上区域2个气象格点1961—2020年的降水、气温、蒸发皿实测蒸发等气象数据。

第六次国际耦合模式比较计划（CMIP6）发布了112个全球气候模式^[16]，已有研究表明，有19个气候模式在中国具有相对较好的适应性（表1），特别是中国南部地区^[17]。因此，本研究采用这19个气候模式的气候情景预估研究区未来的气候变化趋势。由于气候模式情景分辨率相对较粗，采用由国家气候中心提供的降尺度气候情景，数据长度为1961—2100年，空间分辨率为0.25°；在研究区内包括2个气象格点，总体可满足分析需要。不同排放情景下未来气候变化趋势存在差异，中等排放情景SSP2-4.5既考虑环境保护也考虑未来经济发展，是未来最可能发生的排放情景^[18]，因此，本研究只采用SSP2-4.5排放情景下的气候情景。基于降尺度气候情景评估未来气候变化趋势及其对水文情势和发电潜能的影响。

表  1  本研究采用的19种全球气候模式信息

Table  1.  Overview of 19 global climate models employed in the research

序号	气候模式	国家	经向栅格数×纬向栅格数		序号	气候模式	国家	经向栅格数×纬向栅格数
1	ACCESS-CM2	澳大利亚	192×144		11	IITM-ESM	俄罗斯	180×120
2	ACCESS-ESM1-5	澳大利亚	192×144		12	INM-CM4-8	俄罗斯	180×120
3	BCC-CSM2-MR	中国	320×160		13	MIROC-ES2L	日本	128×64
4	CMCC-CM2-SR5	意大利	288×192		14	MIROC6	日本	256×128
5	CNRM-CM6-1	法国	256×128		15	MPI-ESM1-2-HR	德国	384×192
6	CNRM-ESM2-1	法国	256×128		16	MPI-ESM1-2-LR	德国	192×96
7	FGOALS-f3-L	中国	288×180		17	MRI-ESM2-0	日本	320×160
8	FGOALS-g3	中国	180×80		18	NESM3	中国	192×96
9	GFDL-CM4	美国	288×180		19	NorESM2-LM	挪威	144×96
10	GFDL-ESM4	美国	288×180

下载: 导出CSV

| 显示表格

1.2   气候变化对水文情势及发电量影响的评价方法

河流水文情势受气候变化直接影响，水电站的发电量不仅与来水情势有关，而且与水库特性、电站装机容量等水库电站参数密切联系，因此，气候变化对水电站的影响不仅要考虑未来气候情景，而且必须考虑电站设计和运行特征。

采用水文模拟的途径分析未来气候变化下的水文情势，基于未来水电站的来水情势，预估未来气候变化下的发电潜力，具体评价步骤如下：

（1）利用官溪水电站上游南水水文站控制流域2011—2020年的实测水文气象资料，率定RCCC-WBM模型，获取流域水文参数。

（2）利用官溪水电站控制流域的历史（1961—2020年）实测资料和未来（2031—2090年）气候情景资料驱动RCCC-WBM模型，模拟过去及未来入库径流过程；利用发电量模型和模拟的入库流量，模拟不同时期的发电量。

（3）以1981—2020年为基准期，2031—2060年为未来近期，2061—2090年为未来远期，根据模拟的历史和未来径流及发电量过程，分析气候变化对径流及发电量的影响。

RCCC-WBM模型^[19-20]具有结构简单、参数少、易于率定、适用气候条件范围较广等优点，已应用全球数千个流域的气候变化影响研究，对不同气候区均具有较好的适应性。模型考虑了地面径流、地下径流和融雪径流等3种径流成分，其中，地面径流线性正比于时段降水量及土壤含水量，地下径流按土壤含水量线性出流计算。针对官溪水电站流域，由于南方地区气温较高，不存在降雪，因此不考虑降雪和融雪过程；模型以月为计算时段，不考虑地面径流的汇流过程，认为地下径流的出流在时间上滞后1个计算时段。

模型要求输入逐月气温、降水、蒸发能力资料，有4个水文参数需要率定，分别为地表径流系数、地下径流系数、最大土壤蓄水容量和蒸发折减系数。以Nash-Sutcliffe效率系数和相对误差为目标函数，采用Rosenbrock方法进行参数优化^[21]。

水库的水力发电与发电引用流量和水库发电水头密切相关^[22-23]。水库入流由模型预测得到，小水电站的水库库容较小，调节能力弱，因此，假设水库出库流量等于水库入库流量，同时，水库发电引用流量受控于电站的最大过流能力；根据水量平衡计算各时段末水库蓄水量，根据水位库容曲线得到上游水位，由下游水位与流量关系曲线查得下游水位，上下游水位差即为发电水头；根据出力基本公式（$ {N}_{t}=K{Q}_{\mathrm{R}\mathrm{t}}H $，其中：N_t为t时刻的出力；K为综合出力系数，取7.0~8.5；Q_Rt为出库流量；H为发电水头）和发电量公式（$ {E}_{t}={N}_{t}\Delta t $，E_t为△t时段的发电量）计算各时段出力值和发电量。

2.   结果与讨论

2.1   官溪水电站以上流域气温、降水演变趋势

基于官溪水电站以上流域2个气象格点资料，分析1961—2020年流域气温和降水演变趋势；基于19个全球气候模式在SSP2-4.5情景下降尺度的气温和降水资料，分析流域未来2031—2100年的气候变化趋势。采用Mann-Kendall趋势检验法诊断气温及降水演变趋势及其显著性，得出1961—2020年和2031—2090年两个时期气候要素演变的线性趋势及其显著性，以及2031—2090年流域气温、降水较基准值变化的演变过程（见图2）。

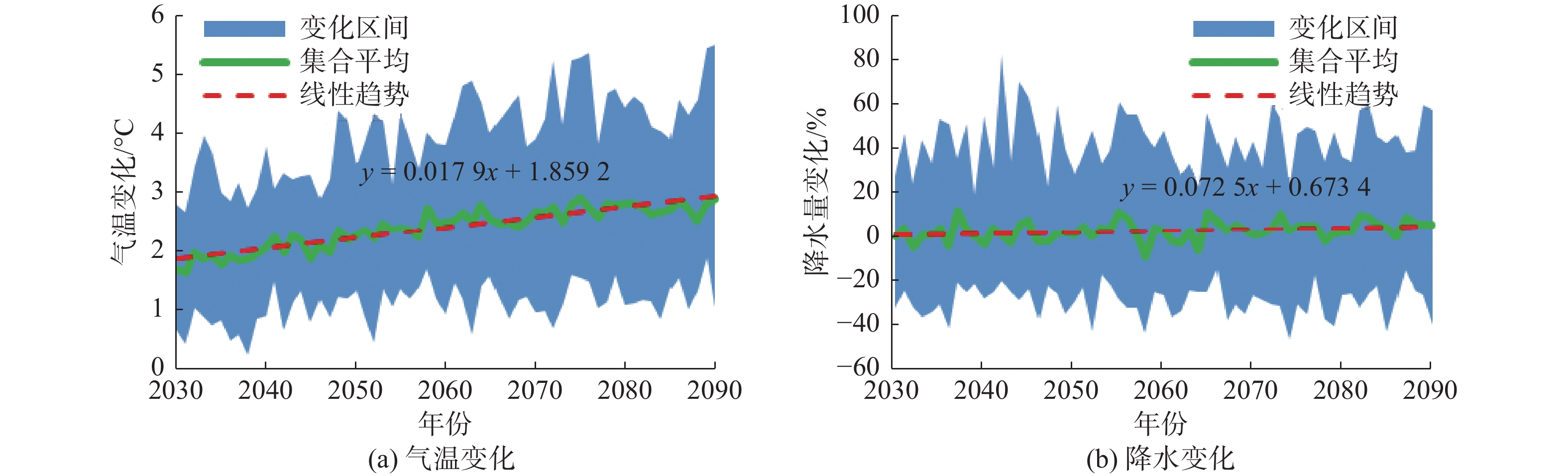

图  2  官溪水电站以上流域2031—2090年气温变化和降水变化过程

Figure  2.  Evolution of temperature and precipitation in the basin upstream of Guanxi Hydropower Station (2031-2090)

下载: 全尺寸图片 幻灯片

1961—2020年官溪水电站以上流域气温和降水线性倾向率分别为0.0163 ℃/a和3.457 mm/a，均呈现显著上升趋势；在SSP2-4.5排放情景下，2030—2090年官溪水电站以上流域气温和降水也均呈现显著增加趋势，线性倾向率分别为0.0179 ℃/a和1.086 mm/a。相比而言，未来气温的线性增加率高于历史阶段，但未来降水的线性增加率略小于历史时期。

由图2可以看出：相较基准时期1981—2020年，未来气温升幅介于1~5 ℃，升温趋势明显；未来降水量变化介于±30%之间，2031—2090年多模式集合平均降水量呈现增加趋势。统计结果表明，相较基准期，未来近期2031—2060年官溪水电站以上流域气温和降水将分别变化2.1 ℃[1.0 ℃, 3.5 ℃]和2.03%[－28.4%, 44.4%]；未来远期2061—2090年气温和降水将比基准期分别变化2.69 ℃[1.23 ℃, 4.55 ℃]和3.85%[−29.5%, 42.6%]。

同时，也可以发现，不同气候模式对未来气温和降水的预估存在一定的差异，气温的预估结果差异可达3 ℃以上，降水的预估结果最大差异接近100%，不确定性是气候变化预估不可忽视的问题。

2.2   气候变化对入库径流的影响

利用官溪水电站上游南水水文站的径流资料和水文站以上流域的气象资料率定RCCC-WBM模型，由于南水水文站实测径流资料序列为2011—2020年，为保证模型模拟结果的可靠性，以2011—2016年为率定期，以2017—2020年为验证期。南水水文站实测与模拟的月流量过程见图3。

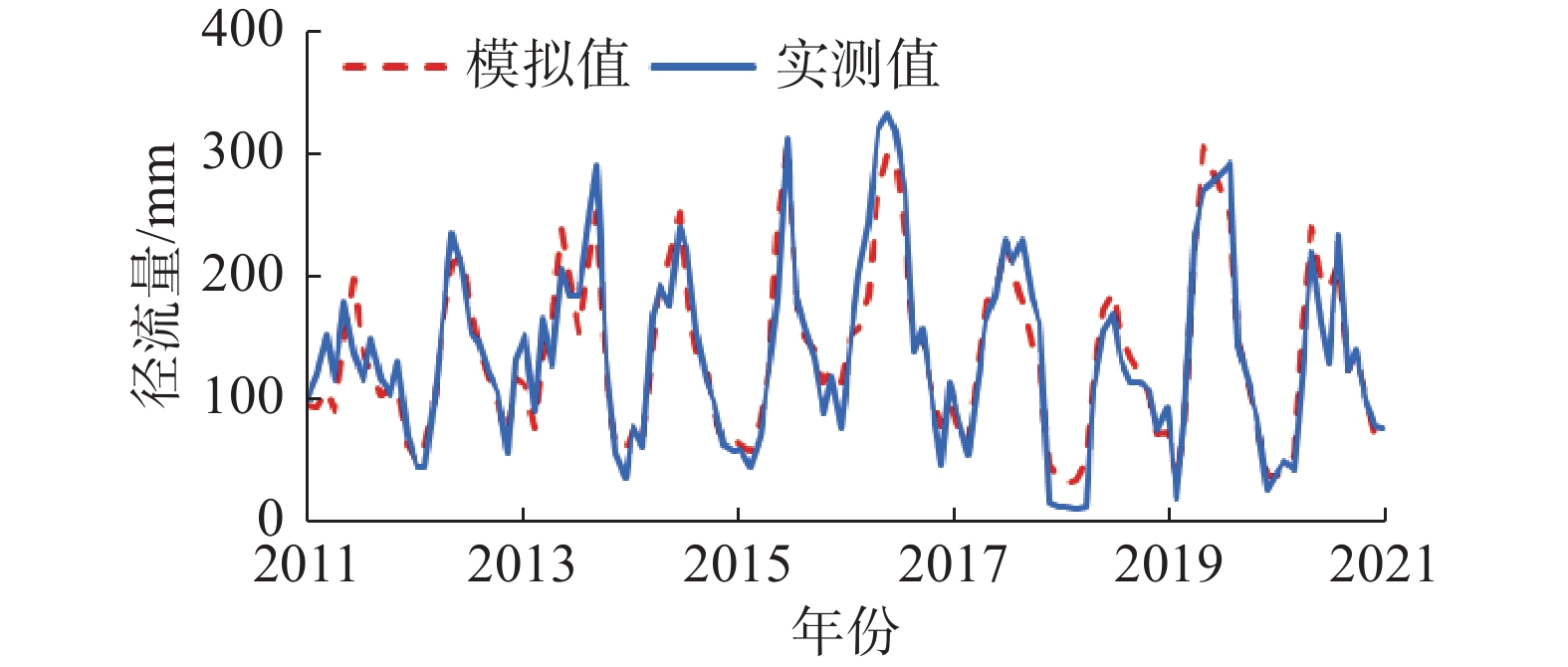

图  3  南水水文站2011—2020年实测与模拟月流量过程

Figure  3.  The observations and simulations of monthly flow patterns at Nanshui Hydrometric Station (2011-2020)

下载: 全尺寸图片 幻灯片

由图3可见，RCCC-WBM模型对南水水文站实测径流具有较好的模拟效果，实测径流与模拟径流总体拟合良好，并且Nash–Sutcliffe效率系数在率定期和验证期均超过70%，同时相对误差也较小，介于±3%之间。根据《水文情报预报规范》，水文模拟吻合度达到乙级水平，模拟精度达到优秀水平^[24]，这说明利用该模型能够较好地模拟出研究流域径流量过程，可以用于水电站径流序列的模拟重建。

将官溪水电站以上流域历史（1961—2020年）气象资料和未来（2031—2100年）19个气候模式的降尺度气候情景资料驱动率定的RCCC-WBM模型，模拟历史和未来不同阶段的径流过程（见图4）。

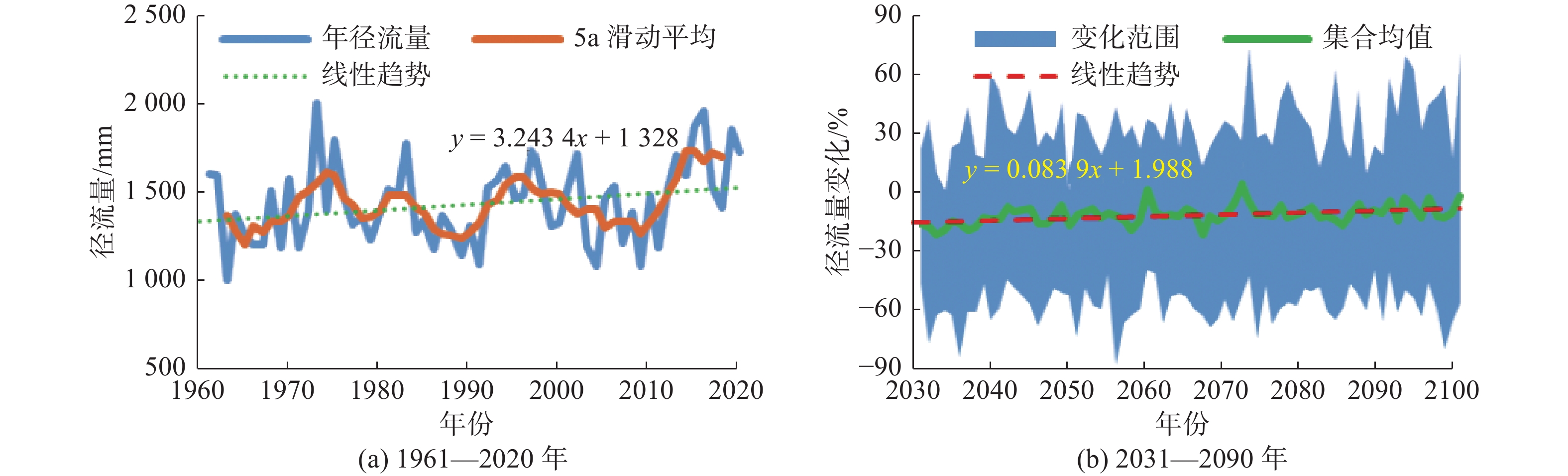

图  4  官溪水电站1961—2020年和SSP2-4.5情景下2031—2090年入库径流量较基准期变化的演变

Figure  4.  The evolution process of changes in inflow runoff from 1961 to 2020 and from 2031 to 2090 under the SSP2-4.5 scenario at Guanxi Hydropower Station compared to the baseline period

下载: 全尺寸图片 幻灯片

由图4可见：（1）1961—2020年官溪水电站入库径流量总体呈现波动性增加趋势，线性倾向率为3.24 mm/a，其中，20世纪70年代和2010年之后的最近10年，入库径流量总体偏丰，20世纪80年代和21世纪的最初10年入库径流量相对偏低。（2）不同气候模式情景下预估的未来入库径流量变化存在差异，幅度大多介于±40%，根据19个模式情景集合平均值，2030—2090年官溪水电站入库径流量呈增加趋势，其线性倾向率为0.082%/a。统计结果表明，与基准期（1981—2020年）相比，未来近期2031—2060年和未来远期2061—2090年官溪水电站入库径流量将分别增加3.55%[−34.14%, 39.84%]和5.66%[−32.27%, 41.96%]。

2.3   气候变化对水力发电的影响

官溪水电站的水库库容较小，调节能力弱，故假设小水电站的水库按进出库平衡的调度模式运行。根据模拟的历史和未来入库流量和水库的特征参数，计算1961—2020年和未来2031—2090年官溪水电站的发电量。1961—2020年计算的官溪水电站发电量约为1 553万kW·h，略大于电站运行以来实际发电量的多年均值（1 553万kW·h），分析认为，这主要是20世纪70年代入库径流量偏多造成的。总体而言，基于模拟的入库流量和水库参数，可以较好地模拟官溪水电站的发电过程。

图5给出了官溪水电站2031—2090年发电量较基准期的逐年变化过程。可以看出：（1）不同模式预估结果存在很大差异，有些模式预估未来发电量可能增多，有些预估未来发电量可能减少，未来发电量较基准期的变化大多介于[−30%, 50%]；（2）多模式集合平均情况下，官溪水电站发电量总体呈增加趋势，其线性倾向率为0.0838%/a。统计结果表明，在SSP2-4.5排放情景下，2031—2060年官溪水电站发电量将比基准期平均增加5.87%[−29.3%, 50.1%]，2061—2090年平均增加8.03%[−27.3%, 52.4%]。

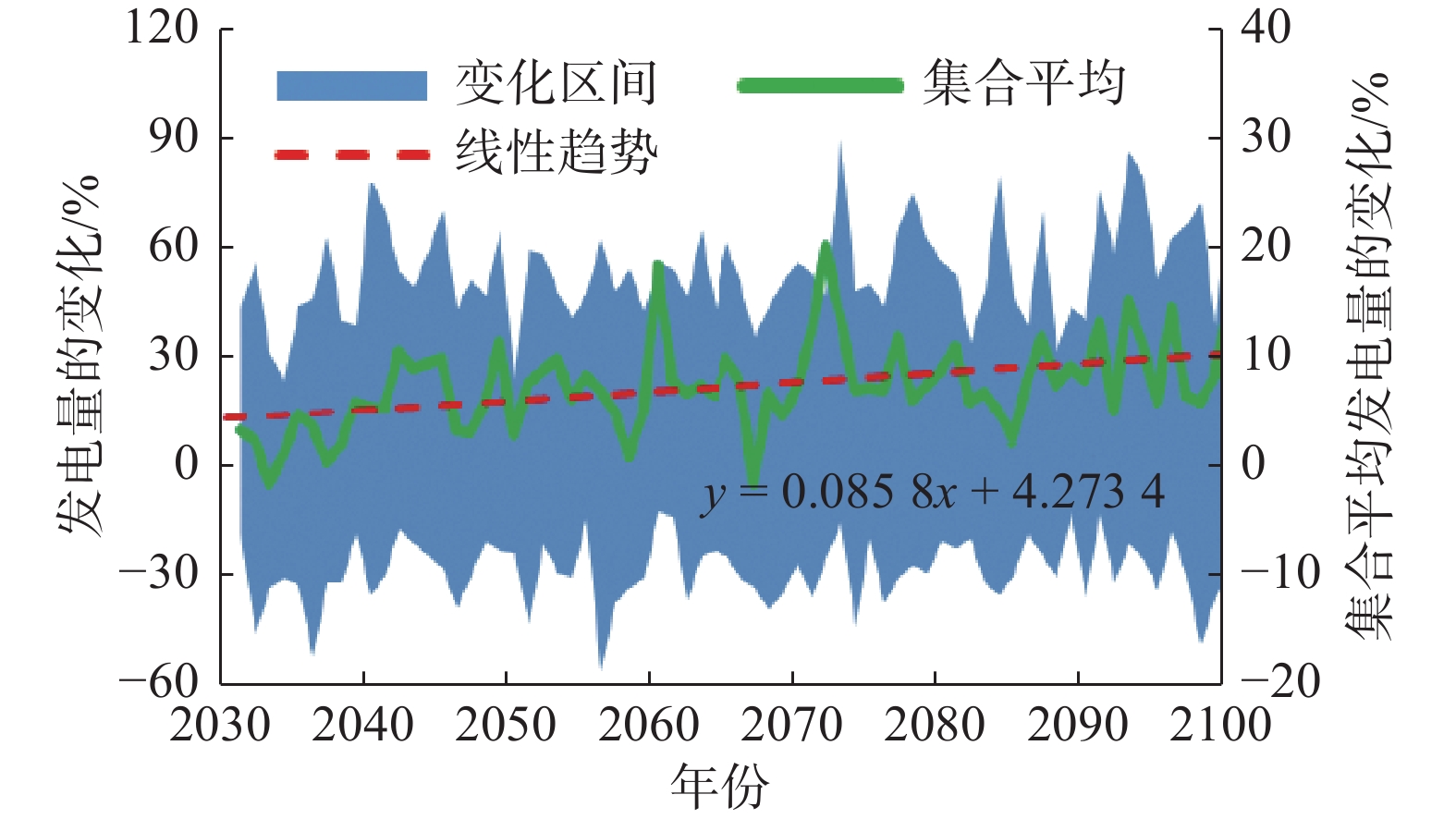

图  5  SSP2-4.5情景下官溪水电站2031—2090年发电量较基准期（1981—2020）的变化

Figure  5.  The change in power generation at Guanxi Hydropower Station from 2031 to 2090 under the SSP2-4.5 scenario compared to the baseline period (1981-2020)

下载: 全尺寸图片 幻灯片

2.4   讨　论

全球气候变暖对水文循环和区域水资源产生了一定影响^[25-26]。针对本文研究流域，未来2031—2060年和2061—2090年气温较基准期1981—2020年明显升高，分别增加2.1和2.7 ℃；未来降水也以增多为主，就多年平均而言，未来2个时段的降水可能增多2.0%和3.9%。预估结果与目前已有研究总体一致，只是变化幅度存在一定差异^[27-28]，这与采用的气候模式与排放情景不同密切相关，高排放情景下的升温幅度更大，但模式不同是降水预估差异的重要原因^[29]。

本研究采用19个气候模式预估未来气候变化及其对水电站的影响，尽管所有气候模式对气温预估的趋势一致，但预估的气温增幅存在差异。不同气候模式对未来降水趋势预估差异更大，甚至相反；19个模式中有11个气候模式预估未来降水较基准期增加，另外8个气候模式预估未来降水较基准期不同程度地减小：不确定性是气候变化趋势研究中的最大问题^[30]。为在一定程度上认识气候变化研究中的不确定性，鼓励使用多个相对可靠的气候模式预估结果，而不是依赖单个气候模式 ^{[13, 19, 25]}。基于多模式结果的集合均值（中值）结合预估区间是IPCC最常用的描述趋势预估结果及其不确定性的方式^[31-32]。从多模式集合结果看，未来官溪水电站的水库入流及预估的发电量均较基准期（1981—2020年）有所增加，其中，2061—2090年的平均入库径流和发电量略高于2031—2060年。

“双碳”目标是国家发展的重大战略，发展水电是实现能源结构转型的重要举措。官溪电站水库总库容约为72 万m³，电站入库多年平均径流量约12 亿m³，未来气候变化下入库径流可能增加3%~6%，在不考虑增加库容和保持目前发电机组的前提下，未来发电潜能约增加5%~8%，未来气候变化无疑为该电站增产扩容提供了重要条件。由于全球气候变暖背景下，极端事件将增多增强^[33-34]，尽管预估的未来年径流量可能增多，但水文过程的变异性将增大，这在一定程度上会影响水库效益的发挥，加强电站运行调度方式优化将在一定程度上促进电站的电能增产。

小水电站控制流域面积小，由于气候要素空间变化的异质性，对小水电站流域未来气候变化趋势预估很难借鉴其他流域的研究结果。系统开展针对小水电站的气候变化影响评估，对保障水力发电的可持续性和稳定性，以及制定适应性策略具有重要意义。

3.   结　语

（1）经模拟预测，2030—2090年，官溪水电站以上流域气温及降水均呈显著上升趋势，气温、降水的线性变化率分别为0.0179 ℃/a和1.086 mm/a；与基准期1981—2020年相比，2031—2060年和2061—2090年气温将升高2.1 ℃[1.0 ℃, 3.5 ℃]和2.69 ℃[1.23 ℃, 4.55 ℃]，降水将可能增加2.03%[−28.4%, 44.4%]和3.85%[−29.5%, 42.6%]。

（2）RCCC-WBM模型能够较好地模拟南水水文站径流过程，Nash-Sutcliffe效率系数在率定期和验证期均超过70%，相对误差也较小；2030—2090年，官溪水电站入库径流呈增加趋势，入库径流变化量的线性倾向率为0.082%/a。

（3）未来气候变化下官溪水电站发电量总体呈增加趋势，相较基准期，2031—2060年官溪水电站发电量将增加5.87%[−29.3%, 50.1%]，2061—2090年将增加8.03%[−27.3%, 52.4%]。未来官溪水电站以上流域以暖湿趋势为主，可在一定程度上增加入库流量，增大发电潜能，为小水电扩容增产提供了重要支撑条件。
